LTC3636降压稳压器为工业和汽车领域应用提供紧凑型电源解决方案

2020年03月12日 09:18 次阅读

系统设计人员被要求生产更小、效率更高的电源解决方案,以满足所有行业SoC和FPGA的高耗电需求。在先进的腾博会大厅安卓版下载系统中,因为电源必须放在SoC或其外围设备(如DRAMI/O设备)附近,因此电源封装的可占用空间至关重要。在便携式仪器中,如手持条码扫描仪或医疗数据记录仪系统,空间更为紧凑。

设计人员面临的问题不仅仅是找到一个在有限空间放得下的稳压器。紧凑型解决方案的要求往往与其他先进的腾博会大厅安卓版下载产品要求相冲突:可靠的设计、高效率、大转换比、高功率、小尺寸以及良好的热性能。其中许多要求需要在其他领域进行权衡,这就给设计人员带来了一个困难且耗时的优化问题。LTC3636旨在通过双通道6 A降压稳压器简化设计人员的任务,该稳压器在关断时消耗非常低的待机电流,在高达4 MHz的频率下工作时,满载和轻载时都具有很高的效率。

小尺寸和4 MHz开关频率

电源设计中普遍存在的事实是,分配的应用空间很小。DC-DC转换器的体积和功率密度通常受限于庞大磁性元件、输入/输出电容、EMI滤波器和散热器。在降压功率转换器中,尺寸和效率往往没法同时满足:通过提高开关频率可以显著减小电感和输出电容的尺寸,但高频工作会增加电感和开关的开关损耗。这又使得在狭小空间进行热管理变得更加复杂。

LTC3636是一款双通道、每路输出6 A、高效率单芯片降压稳压器,能够采用最高20 V的输入电源电压。可编程开关频率可以设置为高达4 MHz。高开关频率显著减小了电感和电容的尺寸和值,但与许多高频解决方案不同,LTC3636还保持了高效率,可使用一些具有更低交流损耗和直流损耗的超小尺寸铁氧体电感。两个通道错相180°工作,且开关脉冲交错使纹波更低,反过来又可以减少输入电容值。

图1中的双通道降压转换器在4 MHz的频率下运行,并使用非常小的电压和电容。效率和热性能如图2所示。热图像显示低于40°C的温升,在VIN = 5 V室温下自然对流。

LTC3636降压稳压器为工业和汽车领域应用提供紧凑型电源解决方案

图1.4 MHz双通道降压稳压器提供紧凑型解决方案。

LTC3636降压稳压器为工业和汽车领域应用提供紧凑型电源解决方案

图2.效率曲线(左)和热图像(右)。条件:VIN = 5 V,自然对流。

整个负载范围内的高效率功率转换

整个负载范围内的高效率对于便携式设备和汽车应用至关重要。在重载下,功率损耗应较小,电路才能可靠运行。为了实现这个目标,可以优化重载下的电路设计,并且结合TMON引脚进行热监控,设计稳定的健热保护实现可靠的热管理,这样,散热器或强制气流散热就不需要了。

轻载下的高效率对于电池供电系统延长两次充电之间的运行时间也很重要。此外,低关断功耗是避免电池供电系统漏电的关键。同时权衡重载或轻载时的效率通常会限制普通电源整体解决方案的性能。

LTC3636稳压器具有低静态电流,可在输出电压高达5 V时实现高效率。而LT3636-1型号将VOUT范围扩大至12 V。该降压稳压器能够在3.1 V至20 V的输入电压范围内工作,同时每通道提供高达6 A的输出电流。图3显示的是一个高效率解决方案,而图4显示,其测得的效率在整个工作范围内一直很高。

LTC3636降压稳压器为工业和汽车领域应用提供紧凑型电源解决方案

图3.高效率双通道降压稳压器。

LTC3636降压稳压器为工业和汽车领域应用提供紧凑型电源解决方案

图4.VOUT = 5 V和3.3 V的效率曲线。

LTC3636降压稳压器为工业和汽车领域应用提供紧凑型电源解决方案

图5.12 A/0.85 V稳压器和负载瞬变的原理图。

可配置用于高达12 A的双相单输出

先进的SoC和FPGA腾博会大厅安卓版下载系统在汽车、交通和工业应用中的激增需要更高性能的电源。这些先进SoC的功率需求不断增加,基于传统PWM控制器和MOSFET的解决方案必须采用单片稳压器,以便获得更小的尺寸、更高的电流能力和更高的效率。LTC3636旨在满足这些先进的SoC功率需求,同时满足SoC对方案尺寸和散热的限制。图5a显示两通道并行的电源的原理图,在0.85 V的电压下提供高达12 A电流。当VIN为3.3 V时,12 A输出负载的峰值效率为87%。负载瞬变如图5b所示。在此设计中,FB1和FB2引脚连接在一起,和RUN1和RUN2引脚一样。ITH1和ITH2引脚连接在一起,并设置外部补偿以最大限度地减少稳定状态下的电流失配以及瞬变。

结论

工业和汽车领域应用要求提供更高智能和自动化水平以及更多检测功能,使得腾博会大厅安卓版下载系统数量激增,对电源性能的要求亦越来越高。LTC3636采用两个高效率电源轨简化了系统设计,每个电源轨可支持高达6 A电流,并且关断时消耗的待机电流非常低。LTC3636采用散热增强型、薄型28引脚、4 mm × 5 mm QFN封装。内置过温保护功能提高了可靠性。芯片提供了一个用户可选模式输入,允许用户根据轻载效率来权衡输出纹波。突发工作模式(Burst Mode®)可在轻载下提供最高效率,而强制连续模式提供最低输出纹波。

责任编辑:gt

下载发烧友APP

打造属于您的人脉腾博会大厅安卓版下载圈

关注腾博会app大厅下载 微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

腾博会app大厅下载 观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

腾博会大厅安卓版下载老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

本期直播分享主题:腾博会大厅安卓版下载老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证直播亮点:1、
发烧友学院发表于 2019-11-05 00:00 4128次阅读
腾博会大厅安卓版下载老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

采用MS10封装的20位差分ADC LTC2431

DC586A,LTC2431CMS演示板,MS10封装的20位差分ADC,演示电路采用20位高性能模数转换器LTC2431。...
发表于 2020-03-12 10:39 43次阅读
采用MS10封装的20位差分ADC LTC2431

CSU11XX系列芯片上电容易死机现象?

上电瞬间,由于有接触不良现象。造成电源上下波动,使芯片会反复上电复位和掉电复位。所以刚上电时,不要关闭掉电复位...
发表于 2020-03-11 22:01 11次阅读
CSU11XX系列芯片上电容易死机现象?

如何将此比较器改为单电源供电

信号源1输出的是2000hz,幅值为2V的三角波,信号源2输出的是500hz,幅值为4.5V的正弦波,需要输出峰峰值为2V的方波...
发表于 2020-03-11 17:20 167次阅读
如何将此比较器改为单电源供电

TI推出新型40-A SWIFTTM DC/DC...

德州仪器(TI)推出业界首款可堆叠多至四个集成电路(IC)的新型40-A SWIFTTM DC/DC....
发表于 2020-03-11 16:56 123次阅读
TI推出新型40-A SWIFTTM DC/DC...

3.3V 20mA电源的典型应用电路LT3007ETS8

LT3007ETS8 3.3V,20mA电源的典型应用电路,具有关断低压差线性稳压器。 LT3007系列是微功耗,低压差(L...
发表于 2020-03-11 09:53 47次阅读
3.3V 20mA电源的典型应用电路LT3007ETS8

24位Delta Sigma ADC LTC2400CS8演示板

DC573A,LTC2400CS8演示板,24位Delta Sigma ADC。采用LTC2400的演示板,LTC2400是一款24...
发表于 2020-03-11 09:53 55次阅读
24位Delta Sigma ADC LTC2400CS8演示板

采用LTC2412的2通道24位差分ADC

DC746A,LTC2412CGN演示板,2通道24位差分ADC。演示电路采用LTC2412,这是一款双通道,24位高性能...
发表于 2020-03-11 09:53 62次阅读
采用LTC2412的2通道24位差分ADC

LTC2315-12的主要特点有什么?

LTC2315-12,该器件与之前的LTC2314-14引脚及软件兼容的12位版本,具备 5Msps 快速采样率。在14位和12位SAR ...
发表于 2020-03-11 09:00 59次阅读
LTC2315-12的主要特点有什么?

LT1171怎么构成电流型回扫式电源?

采用LT1171构成的电流型回扫式电源电路图
发表于 2020-03-11 08:56 38次阅读
LT1171怎么构成电流型回扫式电源?

STC8F2K比STC15W系列速度快一倍?

这几天在研究一套人体感应报时系统stc15w101+Ds1302+TM1637+JQ8400FL(感应到人后先语音报时,然后四位数码管由...
发表于 2020-03-11 04:35 91次阅读
STC8F2K比STC15W系列速度快一倍?

插入式电磁流量计如何选型

插入式电磁流量计如何选型 插入式电磁流量计由传感器和转换器两部分构成。除可丈量一般导电液体的体积流量....
发表于 2020-03-10 14:04 31次阅读
插入式电磁流量计如何选型

嵌入式系统中电源芯片的类型及选择需要遵循的原则介...

电源是嵌入式系统中不可缺少的重要组成部分,电源设计的好坏直接决定了系统设计的成败。出现电源设计问题的....
发表于 2020-03-10 10:35 77次阅读
嵌入式系统中电源芯片的类型及选择需要遵循的原则介...

华为5G Power 2.0解决方案,为5G网络...

今日,华为在产品与解决方案线上发布会上,重磅发布5G Power 2.0解决方案。对比1.0解决方案....
发表于 2020-03-09 16:52 399次阅读
华为5G Power 2.0解决方案,为5G网络...

电气设备维修的原则

应先检查设备有无明显裂痕、缺损,了解其维修史、使用年限等,然后再对机内进行检查。拆前应排除周边的故障....
发表于 2020-03-08 16:44 138次阅读
电气设备维修的原则

一次电源与二次电源的区别

一次电源是指将电网市电变换成标称值为48V的直流电。传统采用可控硅相控整流技术,比起历史上曾经采用的....
发表于 2020-03-08 09:58 146次阅读
一次电源与二次电源的区别

保持高效和可靠的设计的电源系统解决方案

在电源系统启动时,典型的DC-DC转换器都有一个标准的上升时间,这个时间由内部误差放大器基准的上升时....
发表于 2020-03-08 08:27 158次阅读
保持高效和可靠的设计的电源系统解决方案

近期我国关于石油测井线性电源发展概况

高温线性电源也称高温线性稳压器(High Temperature Voltage Regulator....
发表于 2020-03-06 14:16 24次阅读
近期我国关于石油测井线性电源发展概况

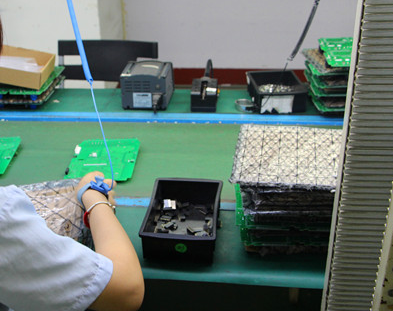

PCBA维修的流程是怎样的,有哪些步骤

PCBA加工是通过PCBA生产线将这些集成电路和腾博会大厅安卓版下载元器件安放并焊接在印刷线路板上成为计算机、彩电、....
发表于 2020-03-06 11:11 280次阅读
PCBA维修的流程是怎样的,有哪些步骤

泰克示波器鲜为人知的10个特异功能

工程师经常利用示波器观察各种不同信号幅度随时间变化的波形曲线,还可以用它测试各种不同的电量,如电压、....
发表于 2020-03-05 15:01 257次阅读
泰克示波器鲜为人知的10个特异功能

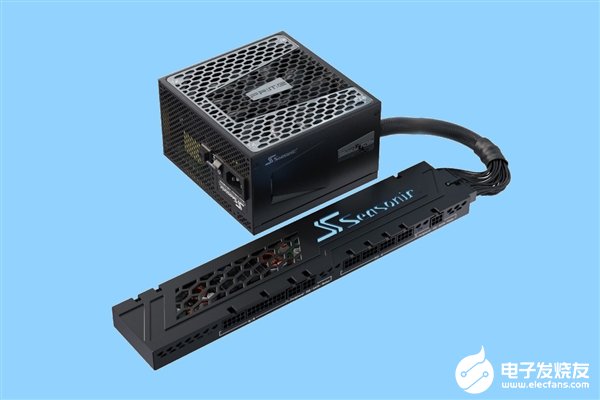

海韵Connect SSR-750FA正式发布 ...

在2019年台北电脑展上,海韵(Seasonic)曾展示过一款概念电源产品——Connect,如今这....
发表于 2020-03-05 09:11 292次阅读
海韵Connect SSR-750FA正式发布 ...

Flex Power Designer再次升级 ...

Flex电源模块(Flex Power Modules)为了使其Flex Power Designe....
发表于 2020-03-04 17:15 208次阅读
Flex Power Designer再次升级 ...

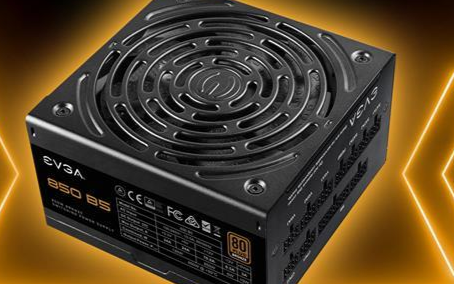

EVGA推出B5系列电源 最高功率850W

EVGA就是这么不讲道理,在2018年底曾推出了B3系列铜牌电源,但是50%负载下的转换效率超过了8....
发表于 2020-03-04 15:35 218次阅读
EVGA推出B5系列电源 最高功率850W

EVGA发布B5系列电源,不同凡响的金牌电源

EVGA就是这么不讲道理,在2018年底曾推出了B3系列铜牌电源,但是50%负载下的转换效率超过了8....
发表于 2020-03-04 15:27 253次阅读
EVGA发布B5系列电源,不同凡响的金牌电源

应用于FPGA器件中电源模块的选择及设计方案

DPA的主要缺点是每个电源“砖”都包含隔离,这会降低效率,并增加尺寸、成本和复杂性。随着大多数DPA....
发表于 2020-03-04 09:56 135次阅读
应用于FPGA器件中电源模块的选择及设计方案

采用复杂可编程逻辑器件实现多路信号采集系统的设计

本系统以AD7892SQ和CPLD(复杂可编程逻辑器件)为核心设计了一个多路信号采集电路,包括模拟多....
发表于 2020-03-03 17:21 159次阅读
采用复杂可编程逻辑器件实现多路信号采集系统的设计

海韵新增三款无风扇型号电源 质保时间均长达12年

无风扇设计的电源相信大家都有所耳闻,但在完全静音的同时,因为散热控制因素,这类电源的规格往往也偏低一....
发表于 2020-03-03 09:59 366次阅读
海韵新增三款无风扇型号电源 质保时间均长达12年

提高极低压差稳压器输出电流,实现均匀散热的并联设...

通过扩展电流镜和添加LT3033从器件,该并行电路架构可根据需要扩展,使用更多LT3033。图5显示....
发表于 2020-03-02 16:38 159次阅读
提高极低压差稳压器输出电流,实现均匀散热的并联设...

英特尔幽灵峡谷NUC在国内第三方电商平台上架,售...

在CES 2020上,英特尔展示了模块化设计的幽灵峡谷NUC,现在已有淘宝第三方商家开卖,i5-93....
发表于 2020-03-02 15:39 554次阅读
英特尔幽灵峡谷NUC在国内第三方电商平台上架,售...

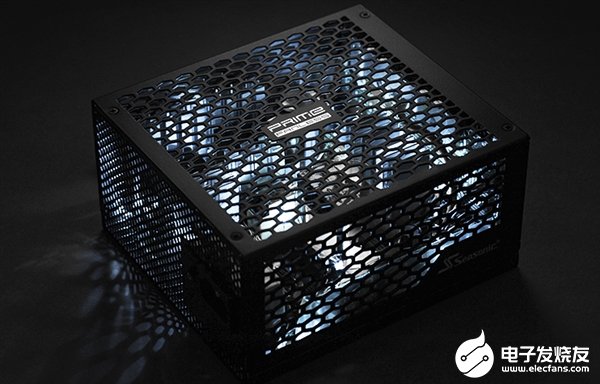

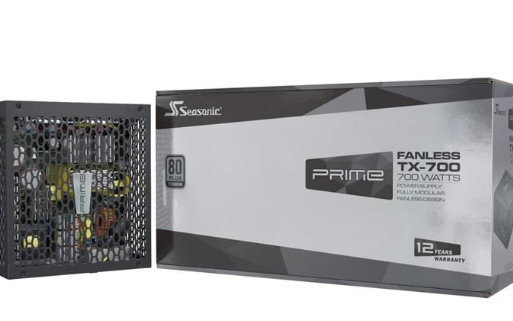

海韵推出TX系列无风扇电源 最高额定功率700瓦

应该有很多同学想过要打造一台零噪音主机,CPU和显卡的散热器相对容易搞定,无风扇的高端电源的确难找。....
发表于 2020-03-02 10:52 367次阅读
海韵推出TX系列无风扇电源 最高额定功率700瓦

海韵推出TX系列四款无风扇电源

应该有很多同学想过要打造一台零噪音主机,CPU和显卡的散热器相对容易搞定,无风扇的高端电源的确难找。
发表于 2020-03-02 10:51 597次阅读
海韵推出TX系列四款无风扇电源

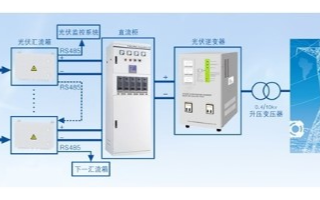

基于及PVxx-29Bxx系列电源的1500V光...
